放荡的少妇2欧美版,国产一级特黄毛片在线毛片,绯色av一区二区

硅膠產品Product Series

當前位置：主頁 > 硅膠產品 > 模具硅膠 > 模具硅膠

產品類別：模具硅膠

產品名稱：樹脂工藝品模具硅膠

產品詳情

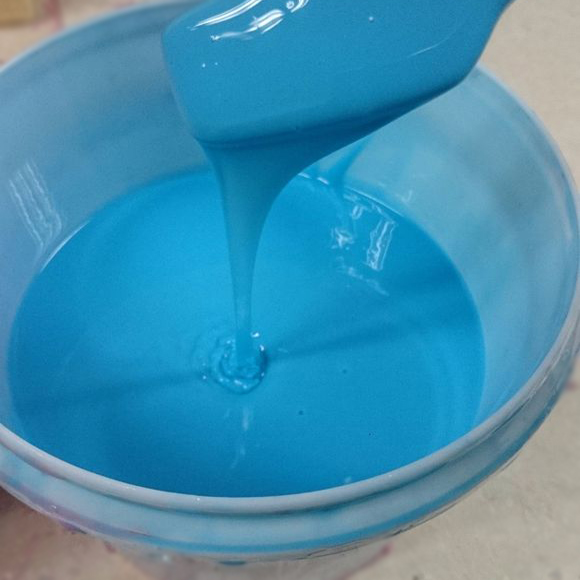

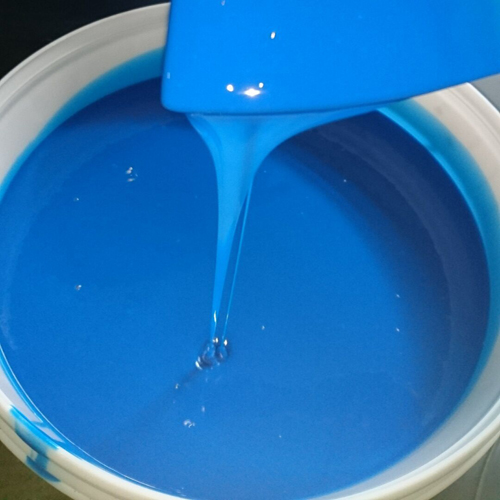

樹脂工藝品模具硅膠是一款樹脂工藝品專用縮合型模具硅橡膠，由A組分和B組分構成，A：硅膠。B：固化劑。使用時將AB兩種組分按照重量比的100:1.5或100:2混合攪拌均勻。即100克硅膠和1.5克或2克固化劑混合攪拌均勻。操作簡單，成型快！其是翻模樹脂工藝品和硅膠模具制造的首選原材料！

特點：

① 該產品可耐高溫180℃-300℃，要是加入了特殊耐燒材料，耐高溫度會更高；
② 縮水率＜1‰；
③ 拉力、抗撕裂強度等各項性能較好；
④ 做出來的模具翻模次數多，使用壽命長久，比普通硅膠更節約成本；
⑤ 該產品硬度、固化時間和顏色均可按照客戶需求進行調整。

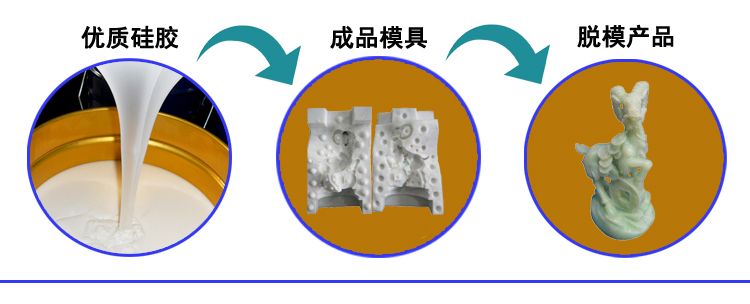

操作方法
樹脂工藝品模具硅膠
1.將模具膠與固化劑按重量比100:2~3進行配比混合攪拌均勻；
2.將混合攪拌均勻后的硅膠放入抽真空機進行抽真空排氣泡處理，這樣做的好處就是讓做出來的產品光滑無氣泡（沒有真空機的可以延長固化時間，讓氣泡自然排出，但效果不是很理想）；
3.在已經制作好的模種及模框上噴（涂）上一層脫模劑，將模種固定在中間，把排完氣泡的液體硅膠緩慢平穩的倒入模框內，直至硅膠完全覆蓋住模種，然后靜止等其完全固化；
4.等到模具硅膠完全固化后即可進行脫模，取出硅膠模具進行邊緣處理；
5.一般硅膠模具做好建議放置24小時后在進行投入使用，可發揮出模具的最佳使用效果。

注意事項

1.操作過程中不建議添加硅油，若必須要添加請咨詢自己的供貨商問其添加比例，切勿自己私自添加而導致硅膠性能下降；
2.配比后的硅膠要盡快在操作時間內使用完，避免造成原料浪費；
3.硅膠與固化劑一定要攪拌均勻，防止出現硅膠不固化的現象；
4.該產品屬于縮合型模具硅膠，不能與加成型硅膠混合使用。
樹脂工藝品模具硅膠

硬度選擇

硬度范圍	0度-0度以下	5度	10度-20度	25度-35度	40度	45度-60度
用途建議	0度以下超軟，一般用途硅膠娃娃成人用品、性用品等。0度的稍微硬一些看客戶需求。	柔軟度一般，一般用于制作硅膠制品，也可以用于小而精細的翻糖模、皂模、移印膠頭等。	適用于各種灌模類產品，柔軟性好、抗撕拉性好、適用的產品有蠟燭手工皂、工藝品、糖果巧克力、異形石膏線等。	抗撕拉性最好、硬度偏高、不變形，適用于分片刷模，比如各種水泥制品、文化石砂巖浮雕產品、樹脂工藝品及輪胎模等。	很硬，類似運動鞋鞋底，適用于填充，電子灌封這方面，不建議開模。	硬度高于50度時硅膠會變脆，抗撕拉性能下降，沒有柔韌性，適合填充，不建議開模。

縮合型硅膠參數表

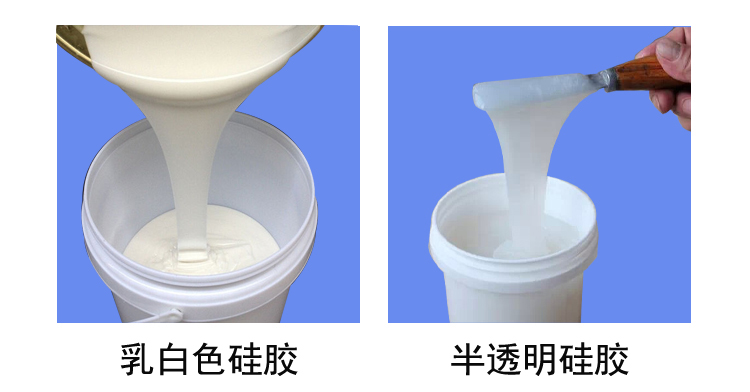

外觀	白色/半透明
硬度（邵氏A）	15±2	20±2	25±2	30±2	33±2	40±2
硫化劑添加（%）	2-3
動力粘（mPa.s）	1.3w±0.2w	1.7w±0.2w	2.5w±0.2w	2.7w±0.2w	2.5w±0.2w	1.5w±0.2w
拉伸強度（MPa）	2.5	2.8	3.4	4.0		3.5
撕裂強（KN/m）	16±2	19±2	24±2	25±2		21±2
伸長率（%）	380	530	410	420	450	180
密度（g/cm³）	1.08				1.09
操作時間（min)	30-50		30-40			30-50
硫化時間（h）	4-5		3-4			4-5
線收縮率（%）	0.3

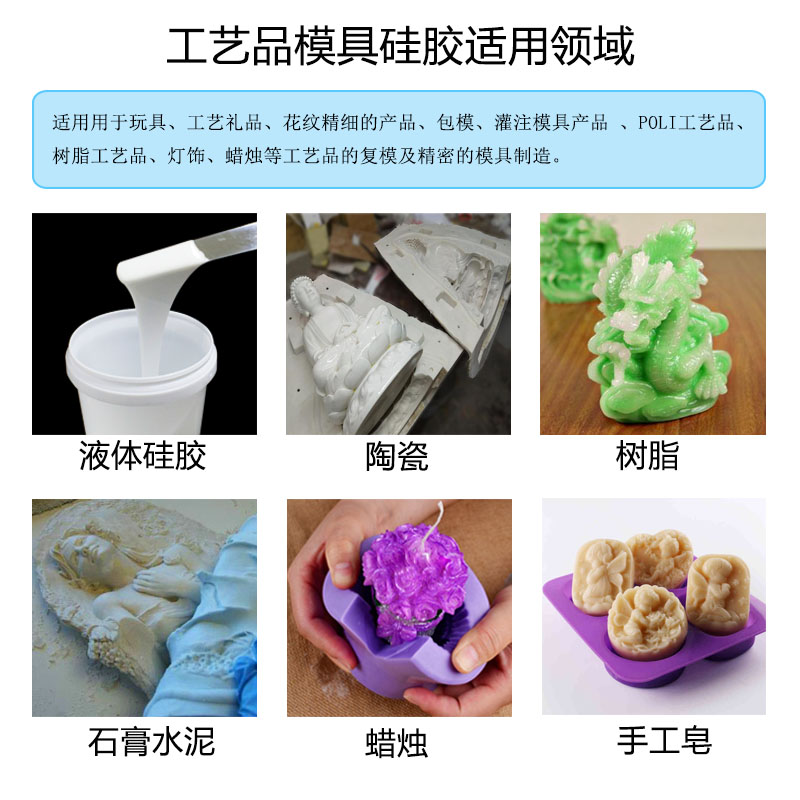

樹脂工藝品模具硅膠適合各種工藝品的硅膠模具制作，如：玻璃樹脂、環氧樹脂、Pu樹脂等。無論是復雜的大件或是花紋精細的小件都能很好的復制出來。

△硅膠產品一覽
模具硅膠產品食品級硅膠產品人體硅膠產品移印硅膠產品加成型硅膠產品縮合型硅膠產品電子灌封膠產品液槽膠產品手板模型設計專用硅膠產品注射成型硅膠產品發泡膠產品硅油產品硅膠模具成品油泥、縫合模塊

△硅膠產品案例
實拍硅膠產品案例

△硅膠產品資訊
宏圖硅膠廠家新聞硅膠行業新聞硅膠產品技術問答

相關產品

張先生
曹先生
網站
公眾號
